I sfären av modern tillverkning har horisontella CNC-svarvar blivit en stapelvara för precisionsbearbetning. En avgörande aspekt av dessa maskiner som ofta går obemärkt förbi men spelar en avgörande roll i deras drift är chiphanteringssystemet. Som leverantör av horisontella CNC-svarvar har jag sett hur ett väldesignat spånhanteringssystem avsevärt kan förbättra maskinens prestanda och livslängd. Så, exakt vad är spånhanteringssystemet i en horisontell CNC-svarv? Låt oss dyka in.
Vad är spån vid CNC-svarvning?
Innan vi pratar om ledningssystemet bör vi förstå vad chips är. När en horisontell CNC-svarv skär ett arbetsstycke, tar skärverktyget bort material från det. Detta borttagna material lossnar i små bitar, och det är det vi kallar chips. Formen, storleken och typen av spån som produceras beror på flera faktorer, såsom arbetsstyckets material, skärhastigheten och skärverktygets geometri.
Varför är chiphantering viktigt?
Spån kan verka som bara en biprodukt av bearbetningsprocessen, men de kan orsaka många problem om de inte hanteras på rätt sätt. För det första, om spån ansamlas runt skärområdet kan de störa skärprocessen. De kan komma i vägen för skärverktyget, vilket gör att det slits ut snabbare eller till och med går sönder. Detta ökar inte bara kostnaden för verktygsbyte utan kan också leda till dålig ytfinish på arbetsstycket.
För det andra kan chips orsaka skada på själva maskinen. De kan komma in i de rörliga delarna av svarven, såsom styrbanorna och kulskruvarna, vilket leder till ökad friktion och slitage. Med tiden kan detta påverka maskinens precision och prestanda. Dessutom kan spån som inte tas bort snabbt generera värme, vilket kan orsaka termisk deformation av arbetsstycket och maskinkomponenterna.
Komponenter i ett chiphanteringssystem
Ett typiskt spånhanteringssystem i en horisontell CNC-svarv består av flera nyckelkomponenter.
Spåntransportör
Spåntransportören är arbetshästen i spånhanteringssystemet. Den ansvarar för att ta bort spånen från skärområdet och transportera dem till en uppsamlingsplats. Det finns olika typer av spåntransportörer, inklusive kedjetransportörer, skruvtransportörer och bandtransportörer. Kedjetransportörer är robusta och kan hantera tunga spån, medan skruvtransportörer är mer lämpade för små och lätta spån. Bandtransportörer används ofta när en mjuk och tyst drift krävs.
Spånbrytare
En spånbrytare är en anordning som är utformad för att bryta spånen i mindre, mer hanterbara bitar. Det är vanligtvis integrerat i skärverktyget eller kan vara ett separat tillbehör. Genom att bryta spånen blir det lättare för spåntransportören att ta bort dem från skärområdet. Olika material och skärförhållanden kräver olika typer av spånbrytare. Till exempel, för mjuka material som aluminium, kan en enkel spånbrytare av spårtyp fungera bra, medan för hårda material som stål behövs en mer komplex spånbrytande geometri.
Kylvätskesystem
Kylvätskesystemet spelar också en avgörande roll i spånhanteringen. Kylvätska hjälper till att smörja skärverktyget, vilket minskar friktionen och värmeutvecklingen. Detta påverkar i sin tur bildandet av marker. Ett väl utformat kylvätskesystem kan också spola bort spånen från skärområdet, vilket gör det lättare för spåntransportören att göra sitt jobb. Det finns olika typer av kylmedel, såsom vattenbaserade kylmedel och oljebaserade kylmedel. Vattenbaserade kylvätskor är mer miljövänliga och kostnadseffektiva, medan oljebaserade kylvätskor ger bättre smörjning och korrosionsskydd.
Hur olika typer av horisontella CNC-svarvar hanterar spån
Som leverantör erbjuder vi olika typer av horisontella CNC-svarvar och varje typ har sitt eget sätt att hantera spån.

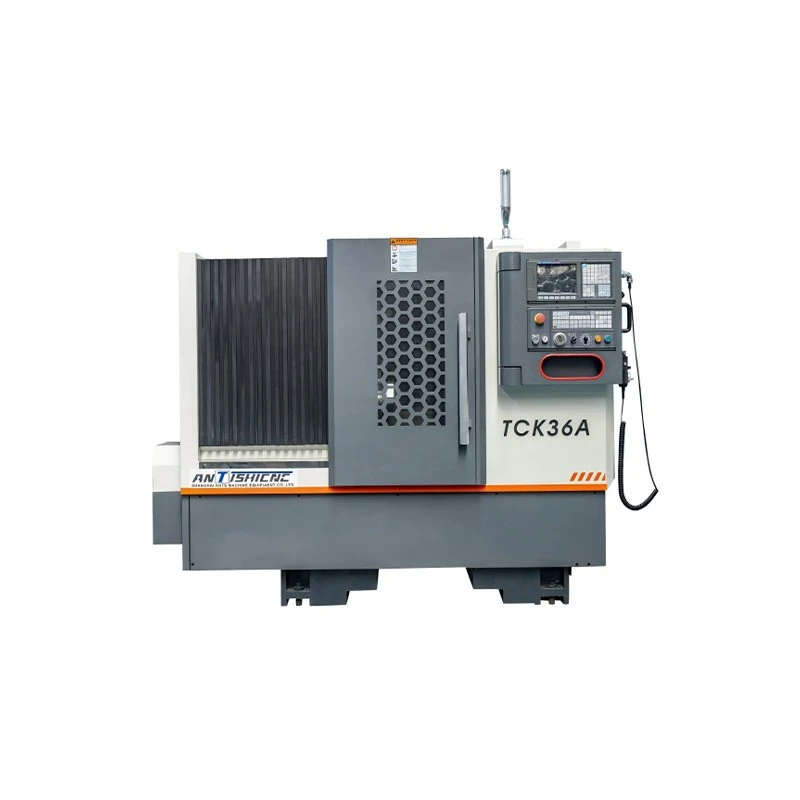

Snedbädd CNC-svarvmaskin
DeSnedbädd CNC-svarvmaskinhar en lutande bädddesign, vilket gör att spån lättare faller ner i spåntransportören. Sängens lutande vinkel hjälper till i det naturliga flisflödet på grund av gravitationen. Denna design är särskilt effektiv för bearbetning med stora volymer, eftersom den minskar risken för spånansamling runt skärområdet. Spåntransportören i en snedbäddssvarv är vanligtvis placerad i den nedre änden av lutningen, vilket gör det lättare att samla upp och transportera spånen.
4 Axis Cnc svarv
De4 Axis Cnc svarvger mer flexibilitet vid bearbetning av komplexa delar. Detta innebär dock också att chiphanteringen kan vara lite mer utmanande. Dessa svarvar har ofta flera skärverktyg som arbetar samtidigt, vilket kan generera en stor mängd spån. För att hantera detta är de utrustade med mer avancerade chiphanteringssystem. Till exempel kan de ha flera spåntransportörer eller ett kraftfullare kylvätskesystem för att säkerställa att spån avlägsnas effektivt från alla skärområden.
Plattbädd CNC-svarvmaskin
DePlattbädd CNC-svarvmaskinhar en planbäddsdesign, vilket ibland kan göra spånavlägsnandet lite svårare jämfört med snedbäddssvarvar. Men moderna flatbäddssvarvar är designade med effektiv spånhantering i åtanke. De har vanligtvis välplacerade spåntransportörer och kylvätskemunstycken för att säkerställa att spån avlägsnas från skärområdet. Vissa flatbäddssvarvar har också ett spånspolningssystem som använder högtryckskylvätska för att trycka spånen mot transportören.
Underhåll av chiphanteringssystemet
För att säkerställa att spånhanteringssystemet fungerar korrekt i en horisontell CNC-svarv är regelbundet underhåll viktigt. Detta inkluderar att rengöra spåntransportören regelbundet för att avlägsna eventuellt ansamlat spån eller skräp. Kylvätskesystemet bör också kontrolleras och underhållas, inklusive byte av kylvätska med jämna mellanrum och rengöring av kylvätsketanken för att förhindra tillväxt av bakterier.
Spånbrytaren bör inspekteras för slitage och bytas ut vid behov. En utsliten spånbrytare kan leda till långa obrutna spån som är svåra att hantera. Dessutom bör styrbanorna och andra rörliga delar av maskinen hållas rena för att förhindra att spån tränger in i dem.
Slutsats
Spånhanteringssystemet i en horisontell CNC-svarv är en kritisk komponent som påverkar maskinens prestanda, noggrannhet och livslängd. Som leverantör förstår vi vikten av att tillhandahålla högkvalitativa spånhanteringslösningar med våra svarvar. Oavsett om du letar efter enSnedbädd CNC-svarvmaskin, a4 Axis Cnc svarv, eller aPlattbädd CNC-svarvmaskin, vi har dig täckt.
Om du är på marknaden för en horisontell CNC-svarv och vill lära dig mer om våra produkter och hur våra spånhanteringssystem kan gynna dina bearbetningsoperationer, tveka inte att höra av dig. Vi är här för att hjälpa dig att fatta ett välgrundat beslut och hitta den perfekta maskinen för dina behov.
Referenser
- "CNC-bearbetningshandbok"
- "Modern tillverkningsteknik"
- Industriwhitepapers om horisontell CNC-svarv design och drift
